NC-FH3

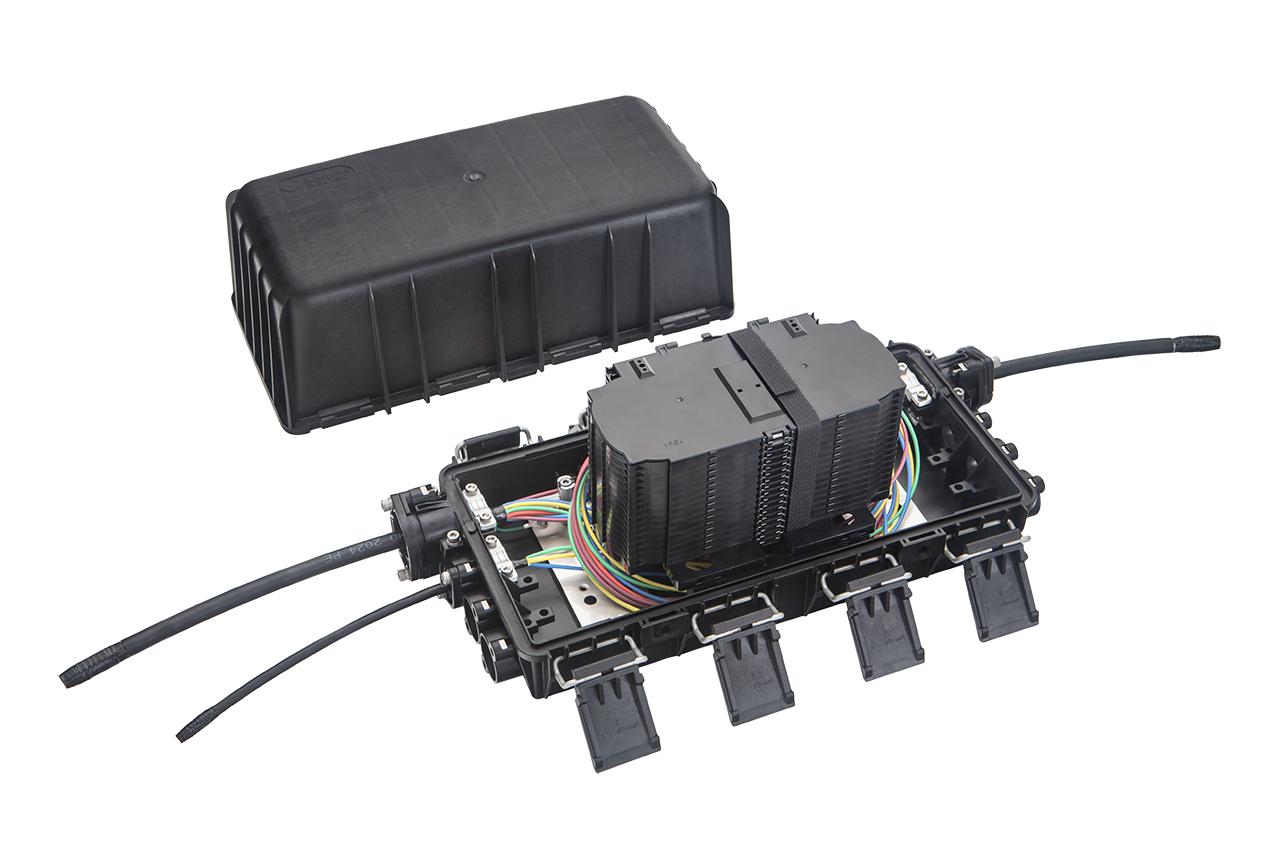

※写真は実装例です。製品にケーブル・コード類は含まれません。
特長
- 長手方向をコンパクトにしたクロージャで、情報ボックス用ハンドホールに最適。端面を絞った形で持ち運びが容易です
- ケーブル片側3条導入可能で、多分岐用途に最適
- 浸水検知センサ、光スプリッタの実装が可能（オプション）
- シーリングテープ不要な低硬度のガスケットやグロメットを採用しているため、部材の交換なしで再組立が可能です
- [NC-FH3]は、用途に応じ、幅広いタイプをラインナップしています
用途
架空配線／屋外用
地下配線用
仕様
2-C4
| 品種 | NC-FH3 | ||||||
|---|---|---|---|---|---|---|---|
| 品番 | NC-FH3 〈P1,P2,P3〉 〈P4,P5,P6〉 〈P7〉〈P8〉 |
NC-FH3-W 〈P1,P2,P3〉 〈P4,P5,P6〉 〈P7〉〈P8〉 |
NC-FH3-T 〈P1,P2,P3〉 〈P4,P5,P6〉 〈P7〉〈P8〉 |
NC-FH3-BB 〈P1,P2,P3〉 〈P4,P5,P6〉 〈P7〉〈P8〉 |
NC-FH3-TBB 〈P1,P2,P3〉 〈P4,P5,P6〉 〈P7〉〈P8〉 |
NC-FH3-UW 〈P1,P2,P3〉 〈P4,P5,P6〉 〈P7〉〈P8〉 |
|
| 設置場所 | 地中、架空 | ||||||
| 接続形態 | 直線分岐接続 | スロット切断型中間分岐 | 直線分岐接続 | ||||
| 最大接続数 | 単心 | ─ | ─ | ─ | ─ | ─ | ─ |
| 4心テープ | 75接続（300心） | 150接続（600心） | 130接続（520心） | 45接続（180心） | 130接続（520心） | 320接続（1280心） | |
| 8心テープ | ─ | ─ | 130接続（1040心） | ─ | 65接続（520心） | 160接続（1280心） | |
| 通過心線収納数 | ─ | ─ | ─ | 120心（4心テープ） | 1000心（8心テープ） | ─ | |
| トレイ枚数 | 15枚 | 30枚 | 26枚（8心テープ用） | 9枚 | 13枚（8心テープ用） |
16枚 |
|
| ケーブル導入条数（片側） | 最大3条 | ||||||
| 適用ケーブル外径 | 8~25mm | 8~32mm | 8~32mm | 8~32mm | |||
| 適用温度範囲 | -20~+60°C | ||||||
| 保護等級 | IPX7（JIS C 0920） | ||||||
| 寸法 （mm） | 190（H）×190（D）×500（L）（突起部除く） | ||||||
| 質量 | 約10kg | ||||||
| パラメータP1~P6 | グロメットサイズ | グロメットサイズ表より選択 | |||||
| パラメータP7 | 浸水検知センサ | 0:なし、1:あり | |||||
| パラメータP8 | 吊金具 | 0:なし、1:あり | |||||
